百坝克AT(日文:バイバック 英文:VIBACK)

本产品是在百坝克系列产品的基础上,开发的新的大坝浇筑用液压振捣机头组件。可以配合客户要求,使用不同厂家的挖掘机底盘进行配套。

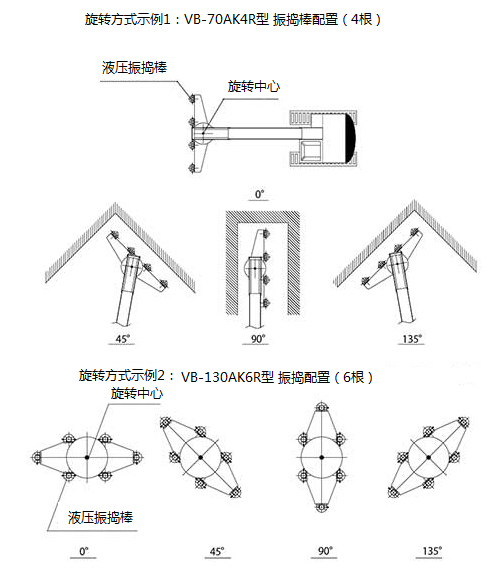

1.该机头组件可以全方位旋转,适合不同的浇筑场所。


2.作业安全性好
    安装振捣棒的机架部分,液压配管进行优化,配管数量减少,在有效扩大操作人员的视野的同时,确保机头旋转时的安全性。
3. 为满足水坝建设中对混凝土配料中采用大型粗骨料(最大150mm)、低塌落度(0~3cm)的要求标准,百坝克使用液压式振动器对混凝土施加强力振动形成高强度混凝土制品。
4. 为了使液压振动器强力的振动集中在混凝土浇筑上,振动器安装部采用双重防震的独特防振结构。



5.为确保达到混凝土浇筑所需振动频率,配备便于调整的流量调节阀以及回路保护溢流阀。


《产品特征》
・可安装于12t、13t级别的液压挖机底盘。
(仅限于有往复回路和调压回路的底盘。)
・与专用底盘相比液压管数量减半。
(可有效防止液压管及配管缠绕等问题。)
・通过独自研发的配管方式,可实现360°旋转而液压管不会相互缠绕。(单向)
・带故障报警功能。(通过指示灯及报警器)
・机头组件部分可单独销售。
・为6根振捣棒规格。




规格参数

百坝克机头组件 VB-AK系列
振捣棒安装数量 HIB150HDL×4根,6根,8根
最高使用压力 20.6Mpa
整体重量 1,064Kg/1,200Kg/1,336Kg
液压振捣棒规格
型号 HIB150HDL
离心力 13.6-7.8KN
振动数 117-133Hz
振动部(直径×长度) φ150×850mm
流量 14-16L/min
振捣棒重量 68kg
最低需求流量 16L/20.6Mpa(每根) 用于合流回路
回路条件   ①往复(2Way)回路
      ②调压回路
