塑料球型振动器

可根据安装物的形状及角度进行选型,且只需调整气压即可改变振动频率及离心力。
机壳为树脂结构耐腐蚀,适用于湿度大的场所以及需要避免生锈的场所。


为确保性能持久,请设置润滑器(滴油器)
请在环境温度60℃以下使用。


规格参数



型号 启动压力
(MPa)
振频(Hz)・离心力(kN)・耗气量(Nm3/min) 重量
(kg)
0.2MPa 0.3MPa 0.4MPa 0.5MPa 0.6MPa
垂直 水平 Hz kN Nm3/min Hz kN Nm3/min Hz kN Nm3/min Hz kN Nm3/min Hz kN Nm3/min
UP110A(J) 0.03 0.03 273 0.15 0.12 323 0.21 0.16 361 0.27 0.21 391 0.31 0.26 418 0.36 0.30 0.24
UP113A(J) 238 0.24 282 0.34 316 0.43 344 0.50 0.25 367 0.57 0.31 0.25

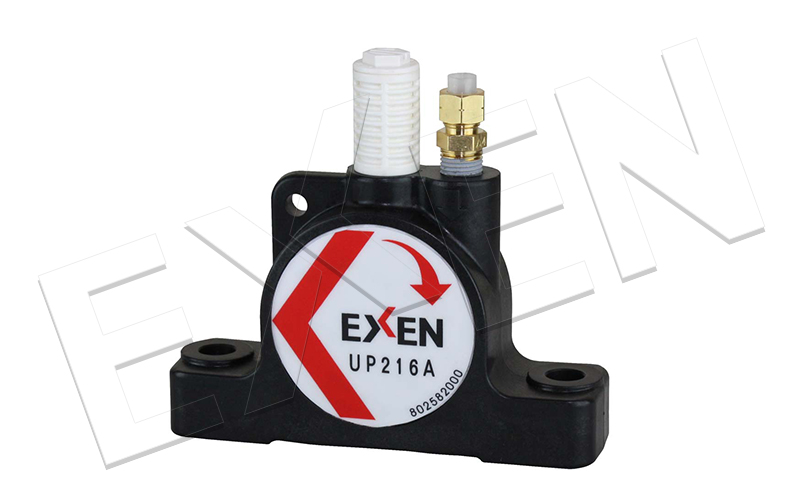

UP216A(J) 0.07 0.04 156 0.31 0.14 186 0.43 0.19 206 0.53 0.24 224 0.63 0.29 237 0.70 0.34 0.44
UP219A(J) 133 0.35 181 0.53 205 0.67 223 0.79 0.90 0.35 0.45
UP325A(J) 0.13 0.03 114 0.64 0.19 141 0.97 0.24 160 1.26 0.31 176 1.52 0.38 187 1.72 0.44 1.10
UP335A(J) 0.23 101 0.94 119 1.31 0.26 135 1.69 0.33 147 1.99 0.41 157 2.27 0.48 1.10
UP113S 0.06 0.04 185 0.28 0.12 220 0.40 0.16 247 0.50 0.21 266 0.58 0.26 281 0.65 0.30 0.25

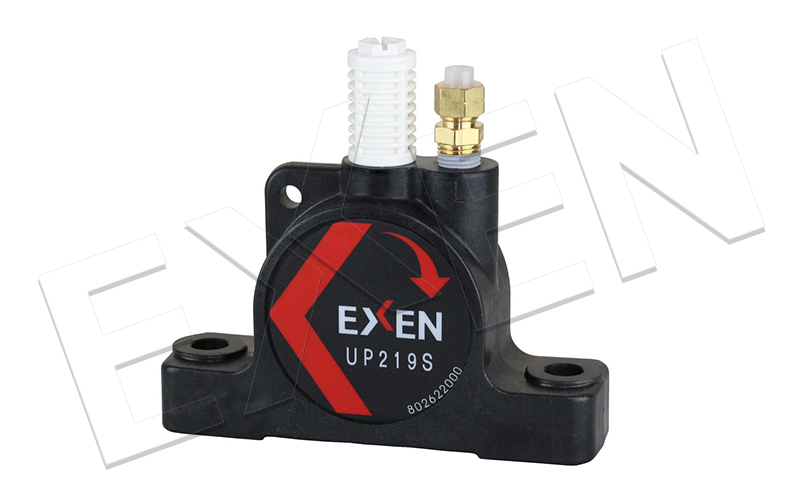

UP219S 0.11 109 0.46 0.14 133 0.68 0.19 151 0.87 0.24 165 1.03 0.29 174 1.16 0.35 0.48
上述规格参数为我司测定条件下的结果。安装条件不同可能导致数值变化。
启动压力是在振动器3m远处逐渐加压,开始时的振动时的压力,有可能高于实际振动压力。
垂直是指钢球在上下方向旋转,水平是指钢球按平面方向旋转的安装方式。
采用垂直以外安装角度时,启动压力一般低于垂直状态。
